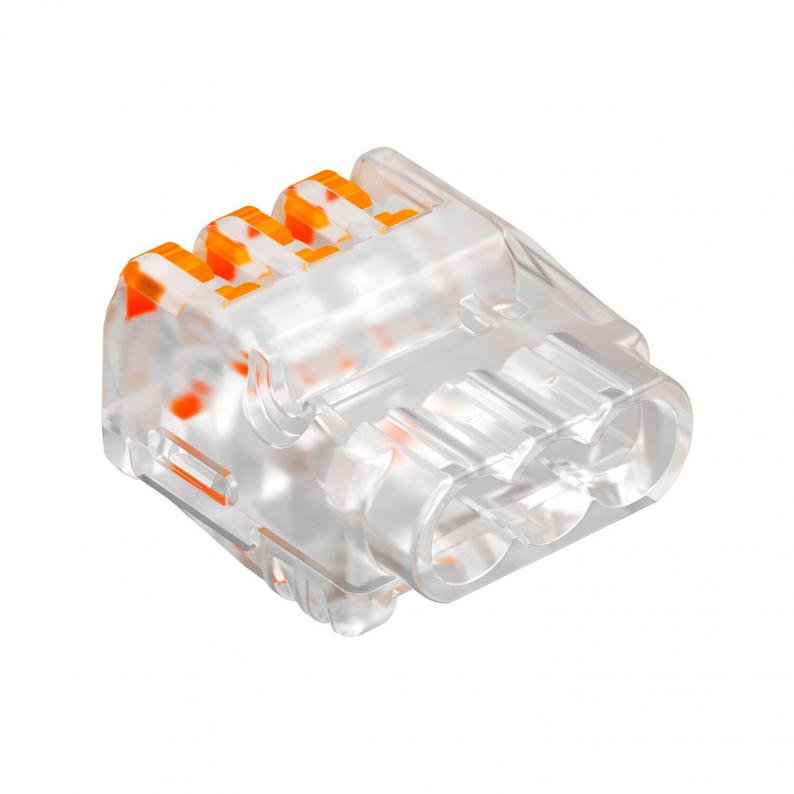

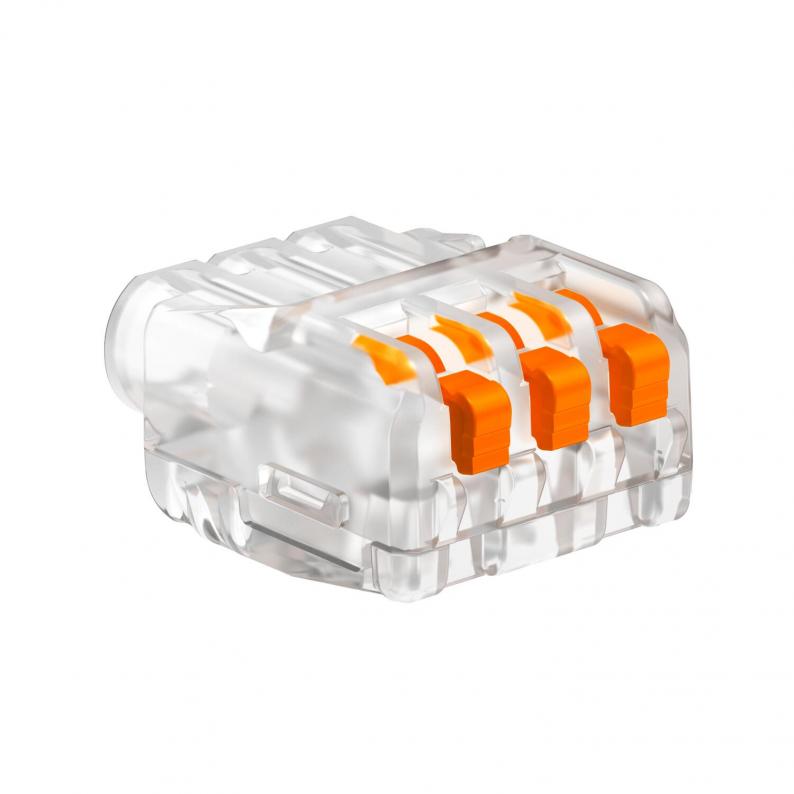

Universal plug-in terminal, 3-pole

Type 61 325 FL

Item no. 2054454

EAN 4012196334650

Data sheet (PDF)

RoHS Declaration of conformity (PDF)

REACH Declaration of conformity (PDF)

Declaration of conformity (PDF)

Show all variants

Item no. / Type

2054454 / 61 325 FL

Anma gerilimi

450 V

Anma kesiti min.

0,2 mm²

Anma kesiti maks.

2,5 mm²

Bağlantı yeri sayısı

Colour

Transparent

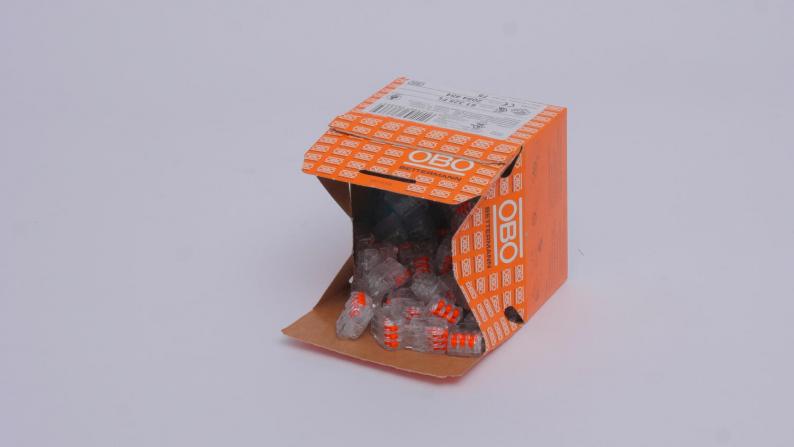

Smallest selling unit: 75 piece

piece

Description

Vidalı ve geçmeli klemensler ile elektrik bağlantıları oluşturulabilinir. Avize sıra klemensler ve Dolü dağıtım klemensleri ile kablolar ve hatlar, bir vida aracılığıyla klemens gövdesine tespitlenir. Geçmeli klemenslerde, kablo damarları ile temas ve damarları tutma kuvveti özel yay mekanizması aracılığıyla elde edilir. Geçmeli klemenslerde kablo damarlarının doğru bağlanıp bağlanmadığı, kontak klemenslerin şeffaf kapakları sayesinde kontrol edilebilir.

Technical data UL (USA)

Rated voltage 300 V

Clamping range AWG 24-12

Ambient temp. max. 105 °C

Technical data

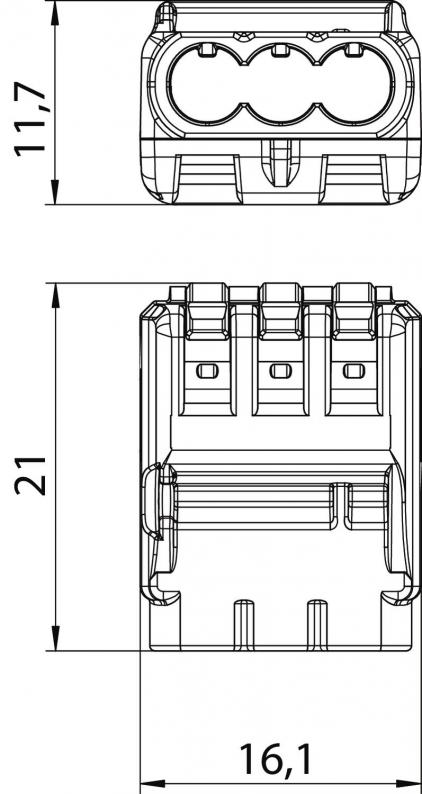

Dimensions

Length	16,1 mm
Width	21 mm
Height	11,7 mm

Technical data

Kutup sayısı	1
Nominal current	24 A
Anma gerilimi	450 V
Insulation material	Thermoplast
Suitable for solid conductors	evet
Suitable for flexible conductors	evet
Suitable for multi-wire conductors	evet
With actuating levers	evet
Connectable conductor cross-section, single-wire, min.	0,2 mm²
Connectable conductor cross-section, single-wire, max.	2,5 mm²
Connectable conductor cross-section, multi-wire, min.	0,2 mm²
Connectable conductor cross-section, multi-wire, max.	2,5 mm²
Anma kesiti min.	0,2 mm²
Anma kesiti maks.	2,5 mm²
Kesit	3 x 0.2 - 2.5 mm² multi-wire cables / single-wire conductors mm²
Bağlantı yeri sayısı	3
Kullanılabilir sıcaklık aralığı min.	-5 °C
Kullanılabilir sıcaklık aralığı maks.	85 °C
Aleve dayanıklı	Acc. to VDE 0471/DIN 695 Part 2-1, test temperature 850°C
Boyut	0,2-2,5mm²
Material	Polycarbonate
Colour	Transparent
