Wall and support bracket AW 30 FT

Type AW 30 41 FT
|
Item no. 6419763
|
EAN 4012196206834

Description

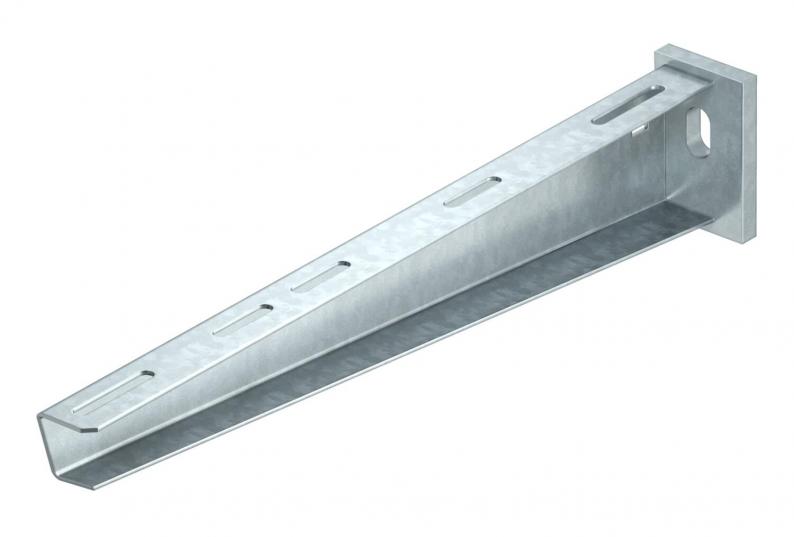

Medium-duty wall and support bracket with welded head plate.

Fastening of the bracket to the U support of width 400 mm or greater using a hexagonal bolt through both sides of the support. Please insert suitable spacers.

  • Alman Elektrik, Elektronik ve Bilgi Teknolojileri Birliği
  • Communautés Européennes, AB Yönetmelikleri uyarınca AB Uygunluk Beyanı
  • UKCA declaration of conformity
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technical data

Dimensions

Length50 mm
Width410 mm
Height80 mm
Dimension A50 mm
Dimension B410 mm
Dimension H80 mm

Technical data

Maintain electrical functionsyes
Paslanmaz çelik, mordanlıno
Açı aralığı min.90 mm
Açı aralığı maks.90 mm
Hole diameter13 mm
EPD articleyes
Version forWall and support bracket
kN de F3 kN
BoyutB410mm
SurfaceHot-dip galvanised
MaterialSteel
Colourzinc
AW 30 tipi konsol için yük diyagrami

Müsaade edilen konsol yükü altında konsol ucundaki eğilme

İnsan taşıma yükü hariç olmak üzere kn olarak müsaade edilen konsol yükü

mm olarak konsol uzunlukları ile yük eğrisi

Environmental Data

Packaging made completely from recycled cardboard.yes
Packaging without plasticyes
EPD-verifiedyes
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2 ayak izi (GWP) beşikten kapıya1,9601 kg CO2e / 1 Piece

Accessories

Mounting accessories
Type
FRSB 6x12 F

Smallest selling unit: 100 piece

piece

Downloads

0 selected

Data sheet (1)
Catalogues & Flyers (5)
Declarations (5)
Certificates (1)
Instructions and Aid (4)
Product images (2)
3D data downloads (1)
Tender specifications (1)

Variants

Width
Colour
AW 30 11 FT
Item no.
6419704
Width
110
kN de F
3
Colour
Çinko grisi
AW 30 16 FT
Item no.
6419712
Width
160
kN de F
3
Colour
zinc
AW 30 21 FT
Item no.
6419720
Width
210
kN de F
3
Colour
Çinko grisi
AW 30 26 FT
Item no.
6419739
Width
260
kN de F
3
Colour
zinc
AW 30 31 FT
Item no.
6419747
Width
310
kN de F
3
Colour
zinc
AW 30 41 FT
Item no.
6419763
Width
410
kN de F
3
Colour
Çinko grisi
AW 30 51 FT
Item no.
6419798
Width
510
kN de F
3
Colour
zinc
AW 30 61 FT
Item no.
6419828
Width
610
kN de F
3
Colour
Çinko grisi
AW 30 71 FT
Item no.
6419836
Width
710
kN de F
3
Colour
zinc
AW 30 56 FT
Item no.
6419844
Width
560
kN de F
3
Colour
Çinko grisi
