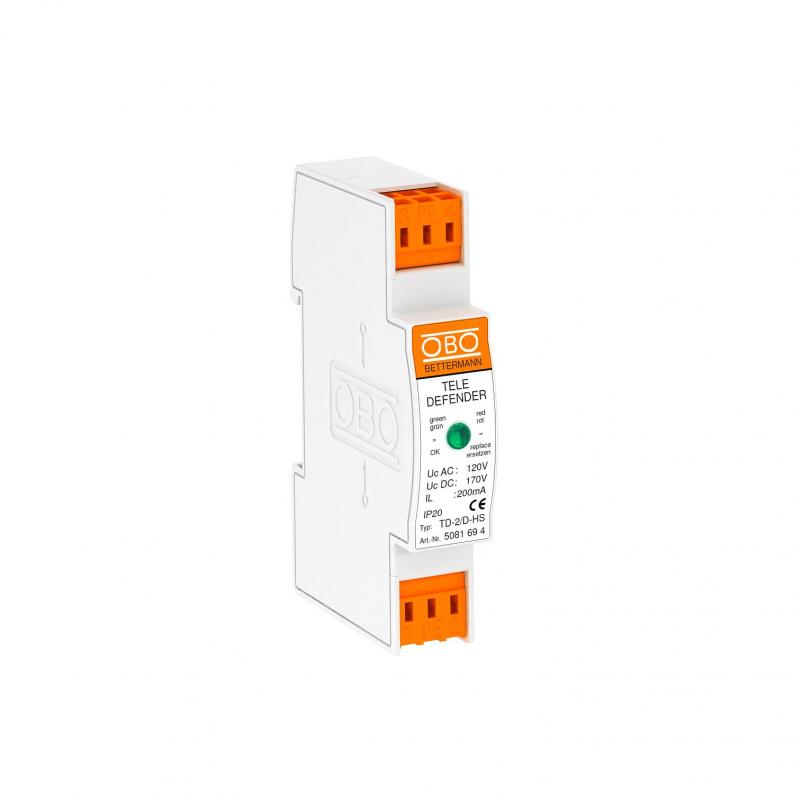

Combination protection device for ISDN and DSL systems

Combination protection device for ISDN and DSL systems

Type TD-2/D-HS
|
Item no. 5081694
|
EAN 4012196087723
Show all variants
Item no. / Type
5081694 / TD-2/D-HS
Kutup sayısı
2
Plug-in system
Terminal
Maximum continuous voltage AC
120 V
Maximum continuous voltage DC
170 V

Smallest selling unit: 1 piece

piece

Description

Data cable protection devices for telecommunication systems


• Low protection level at high current load

• Screwless terminals or connectable

• Bandwidth-optimised for secure transmission

• Quick mounting onto DIN rail for a telephone line

• Visual function display


Application: DSL systems, ISDN or analogue telecommunication
  • 5 yıl garanti
  • Communautés Européennes, AB Yönetmelikleri uyarınca AB Uygunluk Beyanı
  • Koruma sınıfı IP 20
  • LPZ 0'dan 2'ye kadar geçiş.
  • Integrated Service Digital Network, ISDN-Uygulamaları
  • Digital Subscriber Line, DSL uygulamaları
  • Analog telekomünikasyon
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technical data

Technical data

Kutup sayısı2
Telekomünikasyon kontağıno
Cihazda sinyalizasyonVisual
Plug-in systemTerminal
Koruma seviyesi damar/damar<300 V
Koruma seviyesi damar/toprak<650 V
Koruma sınıfıIP20
Test standardıIEC 61643-21
Yol başına seri direnç9 Ω ± 10 %
Capacity (wire-wire)<50 pF
Capacity (wire-earth)<50 pF
Earthing via:Connection cable
Explosion-tested versionno
Insulation resistance>1 MΩ
Shielding connection availableno
ScreeningDirect
Impulse durability wire-wireC2: 18 kV / 9 kA (8/20µs)
Impulse durability wire-earthC2: 18 kV / 9 kA (8/20µs)
Total discharge current (10/350)D1: 5 kA
Total discharge current (8/20)10 kA
Nominal load current DC0,2 A
Nominal load current AC0,14 A
Arrestor monitoringno
Maximum continuous voltage AC120 V
Maximum continuous voltage DC170 V
Cut-off frequency75 MHz
SPD to IEC 61643-21Class I+II+III / D1+C2+C1
KategorieType 1+2+3 / D1+C2+C1
Lightning protection zone LPZ0→3
İmpuls akımı2,5 kA
Ekleme kaybı (Insertion loss)≤3 dB
Yatay aralık TE (17,5 mm)1
Bağlantı kesiti, sabit maks.2,5 mm²
Bağlantı kesiti, çok telli min.0,14 mm²
Bağlantı kesiti, çok telli maks.2,5 mm²
Kullanılabilir sıcaklık aralığı min.-40 °C
Kullanılabilir sıcaklık aralığı maks.80 °C
Boyut170V
MaterialPlastic
ColourWhite

Connectivity options

Bağlantı kesiti, sabit min.0,14 mm²
Bağlantı kesiti, esnek min.0,14 mm²
Bağlantı kesiti, esnek maks.2,5 mm²

Environmental Data

Packaging without plasticyes
CO2 ayak izi (GWP) beşikten kapıya0,2096 kg CO2e / 1 Piece
