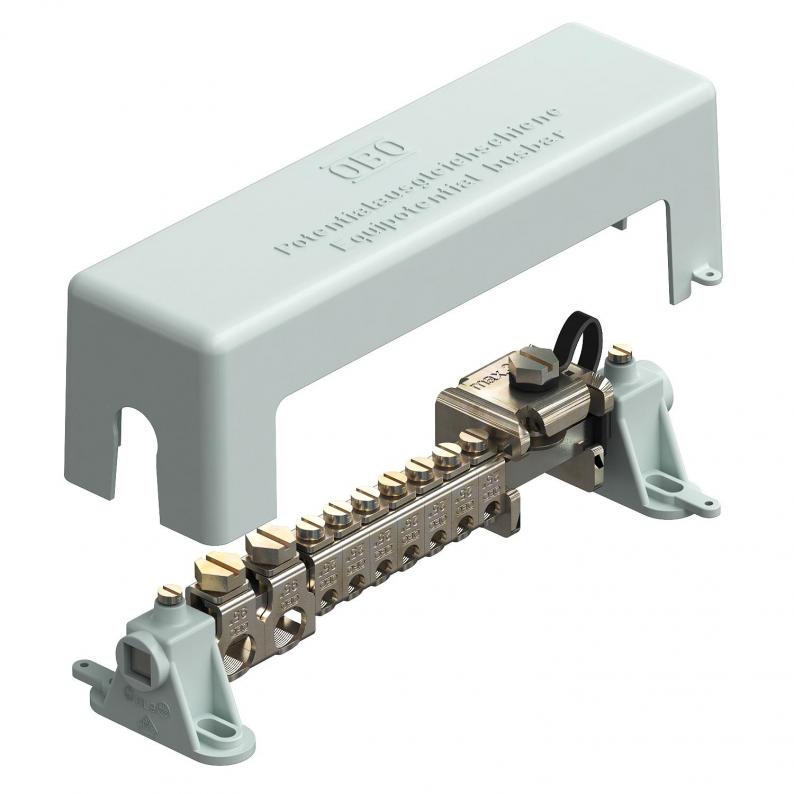

Equipotential busbar for indoors, VDE-tested
Type 1801 VDE
|Item no. 5015650
|EAN 4012195378556
Item no. / Type
5015650 / 1801 VDE
Length
217 mm
Width
63 mm
Height
67,5 mm
Colour
Grey
Smallest selling unit: 1 piece
1piece
piece
Description
1801 VDE: DIN VDE 0100-410 / -540'a uygun potansiyel dengelemesi ve DIN VDE 0185-305'e uygun yıldırımdan korunma potansiyel dengelemesi için potansiyel dengeleme barası
Bağlantı seçenekleri:
• 2,5-25 mm² kesite sahip 7 adet tekli kablo veya çok telli kablolar veya en fazla 16 mm² (maks. Ø 7 mm)
kesite sahip ince telli kablolar
• 25-95 mm² kesite sahip 2 adet tekli kablo veya çok telli kablolar veya en fazla 70 mm² (maks. Ø 13,5 mm)
kesite sahip ince telli kablolar
• 1 adet 30 x 3,5 mm yassı kablo
• VDE 0618, Bölüm 1'e uygun
• 10 x 10 mm pirinç kaplama tespit rayı
• Kontağa karşı korumalı, elektro galvaniz kaplama çelik sıralı klemensler
• Gri renk polisterol bara kapağı ve ayakları
• 100kA (10/350) yıldırım akımı taşıma kapastesi
With sealable cover hood,
made from impact-resistant plastic
Bağlantı seçenekleri:
• 2,5-25 mm² kesite sahip 7 adet tekli kablo veya çok telli kablolar veya en fazla 16 mm² (maks. Ø 7 mm)
kesite sahip ince telli kablolar
• 25-95 mm² kesite sahip 2 adet tekli kablo veya çok telli kablolar veya en fazla 70 mm² (maks. Ø 13,5 mm)
kesite sahip ince telli kablolar
• 1 adet 30 x 3,5 mm yassı kablo
• VDE 0618, Bölüm 1'e uygun
• 10 x 10 mm pirinç kaplama tespit rayı
• Kontağa karşı korumalı, elektro galvaniz kaplama çelik sıralı klemensler
• Gri renk polisterol bara kapağı ve ayakları
• 100kA (10/350) yıldırım akımı taşıma kapastesi
With sealable cover hood,
made from impact-resistant plastic
Technical data

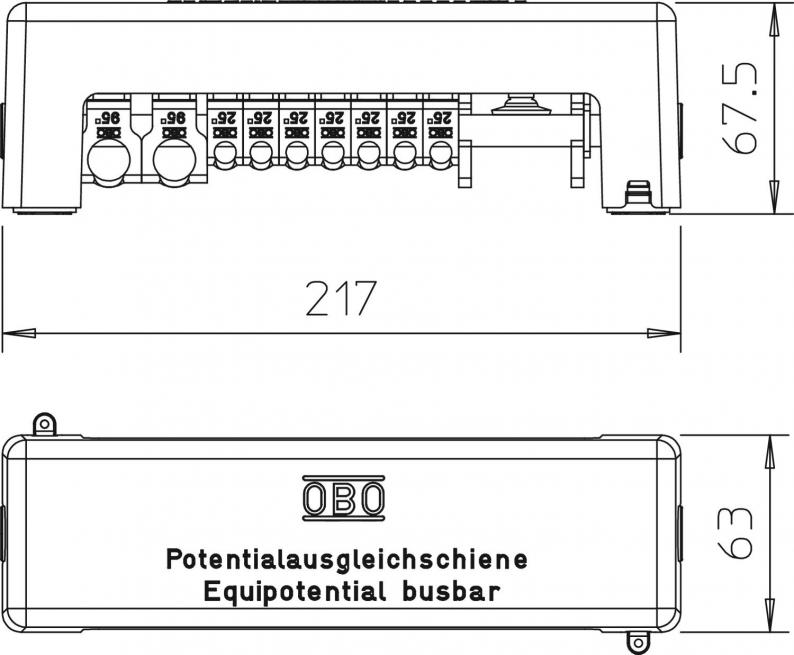

Dimensions
| Length | 217 mm |
|---|---|
| Width | 63 mm |
| Height | 67,5 mm |
Technical data
| Insulator | evet |
|---|---|
| Quantity of round conductor connections, total | 0 |
| Quantity of round conductor connections 8 mm | 0 |
| Quantity of round conductor connections 10 mm | 0 |
| Quantity of round conductor connections 8-10 mm | 0 |
| Quantity of flat conductor connections up to 30 mm | 1 |
| Quantity of flat conductor connections up to 40 mm | 0 |
| Quantity of cable connections up to 6 mm², rigid | 0 |
| Quantity of cable connections up to 16 mm², rigid | 0 |
| Quantity of cable connections up to 25 mm², rigid | 7 |
| Quantity of cable connections up to 95 mm², rigid | 2 |
| Material of the contact rail | Brass |
| Material of the terminal | Çelik |
| Surface of the contact rail | Nikel kap. |
| Surface of the terminal | Galv. çinko kaplama |
| Version for | With cover hood |
| Type | Modular structure |
| Boyut | 217mm |
| Material | Brass |
| Colour | Grey |
Environmental Data
| Packaging made completely from recycled cardboard. | evet |
|---|---|
| Packaging without plastic | evet |
| CO2 ayak izi (GWP) beşikten kapıya | 1,778 kg CO2e / 1 Adet |
|---|
