Cable ladder with Z rung, standard A4
Type SLZ 100 A4
|Item no. 7098222
|EAN 4012195708414
Item no. / Type
Length
Width
Maintain electrical functions
Yan parça kalınlığı
This item is a discontinued product!
Smallest selling unit: 3 m
3m
m
Description

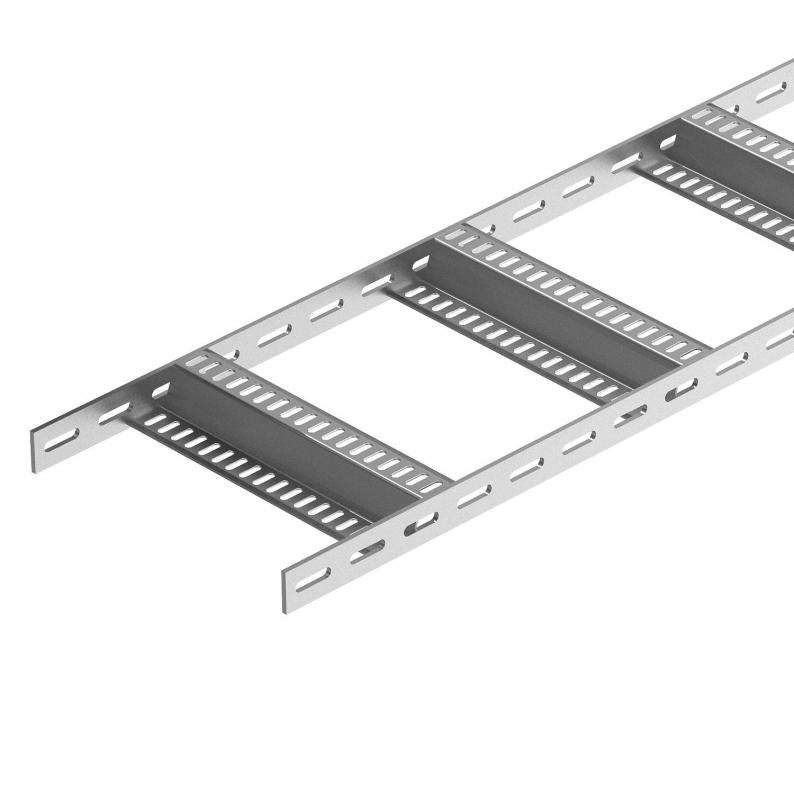

Shipbuilding cable ladder with perforated side rail of side height 40 mm with welded, perforated Z rungs. Load tested according to IEC in conjunction with connector, type SLV.
The shipbuilding cable ladder is also available in unpainted steel on request.
Technical data
Dimensions
| Length | 3000 mm |
|---|---|
| Width | 100 mm |
| Height | 40 mm |
| Dimension B | 110 mm |
Technical data
| Maintain electrical functions | no |
|---|---|
| Yan delik | yes |
| Wide-span version | no |
| Paslanmaz çelik, mordanlı | yes |
| Çerçeve mesafesi | 300 mm |
| Version of the rungs | Profile perforated |
| Side rail version | Flat profile |
| Fastening of rung | Welded |
| Ölçü | 40x100 |
| Yan parça kalınlığı | 5 mm |
| Boyut | 40x110x3000 |
| Surface | Bright, treated |
| Material | Stainless steel 1.4571 |
| Colour | stainless steel |
Loads
| Destek aralığı 1,5m | 2,8 kN/m |
|---|---|
| Destek aralığı 2,0m | 1,5 kN/m |
| Destek aralığı 2,5m | 0,8 kN/m |
| Destek aralığı 3,0m | 0,5 kN/m |

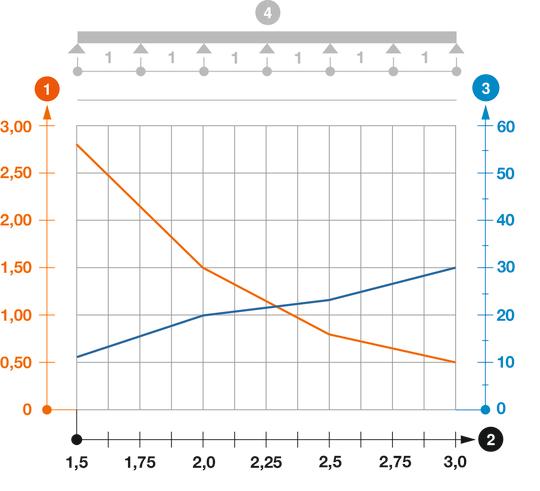

Permitted cable tray/ladder load in kN/m without man load
Destekler arası mesafe, m
Müsaade edilen kN/m'de yan taşıyıcı profilde oluşan eğilme miktarı mm olarak
mm olarak kablo kanalı/merdiveni genişliği ile yük eğrisi
Destek aralığına bağlı olarak yan taşıyıcı profilin eğilme miktarı eğrisi
Test yönteminde yük şeması
Environmental Data
| CO2 ayak izi (GWP) beşikten kapıya | 18,806 kg CO₂e / 1 Meter |
|---|
