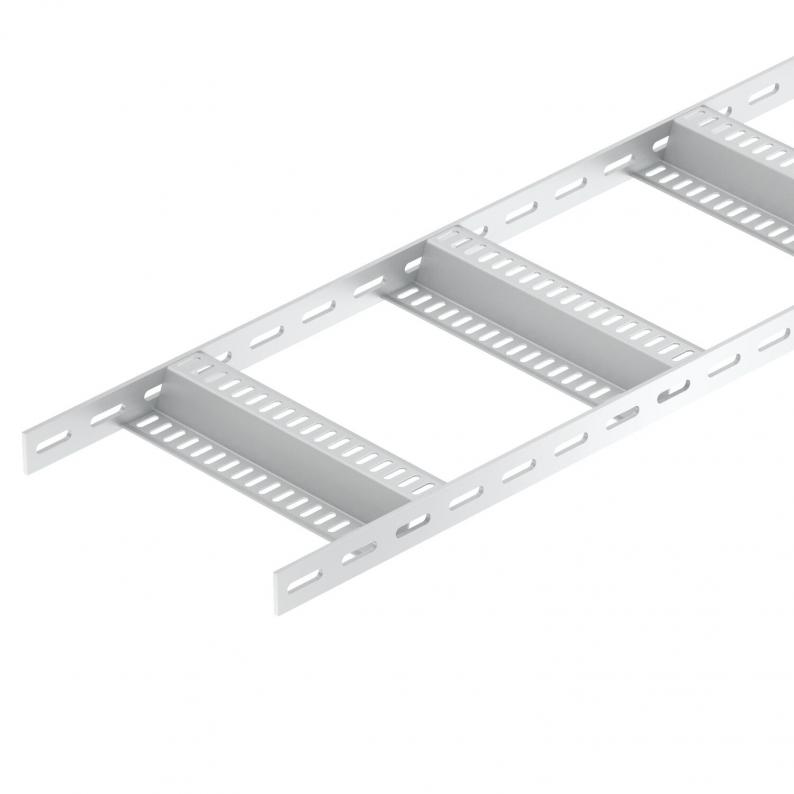

Cable ladder with Z rung, standard ALU
Type SLZ 100 ALU
|Item no. 7099772
|EAN 4012196510054
Item no. / Type
Length
Width
Maintain electrical functions
Yan parça kalınlığı
This item is a discontinued product!
Smallest selling unit: 3 m
3m
m
Description
Shipbuilding cable ladder with perforated side rail of side height 40 mm with welded, perforated Z rungs.
The shipbuilding cable ladder, including fittings, is also available in stainless steel on request. Powder coating according to RAL colours possible.
Technical data
Dimensions
| Length | 3000 mm |
|---|---|
| Width | 100 mm |
| Height | 40 mm |
| Dimension B | 110 mm |
Technical data
| Maintain electrical functions | no |
|---|---|
| Yan delik | yes |
| Wide-span version | no |
| Paslanmaz çelik, mordanlı | no |
| Çerçeve mesafesi | 300 mm |
| Version of the rungs | Profile perforated |
| Side rail version | Flat profile |
| Fastening of rung | Welded |
| Yan parça kalınlığı | 5 mm |
| Boyut | 40x110x3000 |
| Surface | Pickled |
| Material | Aluminium |
| Colour | aluminium |
Loads
| Destek aralığı 1,5m | 1,4 kN/m |
|---|---|
| Destek aralığı 2,0m | 0,65 kN/m |
| Destek aralığı 2,5m | 0,35 kN/m |
| Destek aralığı 3,0m | 0,2 kN/m |
Permitted cable tray/ladder load in kN/m without man load
Destekler arası mesafe, m
Müsaade edilen kN/m'de yan taşıyıcı profilde oluşan eğilme miktarı mm olarak
Test yönteminde yük şeması
mm olarak kablo kanalı/merdiveni genişliği ile yük eğrisi
Destek aralığına bağlı olarak yan taşıyıcı profilin eğilme miktarı eğrisi
Environmental Data
| CO2 ayak izi (GWP) beşikten kapıya | 17,1332 kg CO₂e / 1 Meter |
|---|
Downloads
0 selected
Data sheet (1)
Catalogues & Flyers (3)
Declarations (3)
Instructions and Aid (1)
Product images (3)
3D data downloads (1)
Tender specifications (1)
Variants
Type
Length
Width
Maintain electrical functions
Yan parça kalınlığı
Item no.
SLZ 100 ALU
3000
100
hayır
5
7099772
SLZ 200 ALU
3000
200
hayır
5
7099774
SLZ 300 ALU
3000
300
hayır
5
7099776
SLZ 500 ALU
3000
500
hayır
5
7099780
SLZ 600 ALU
3000
600
hayır
5
7099782
