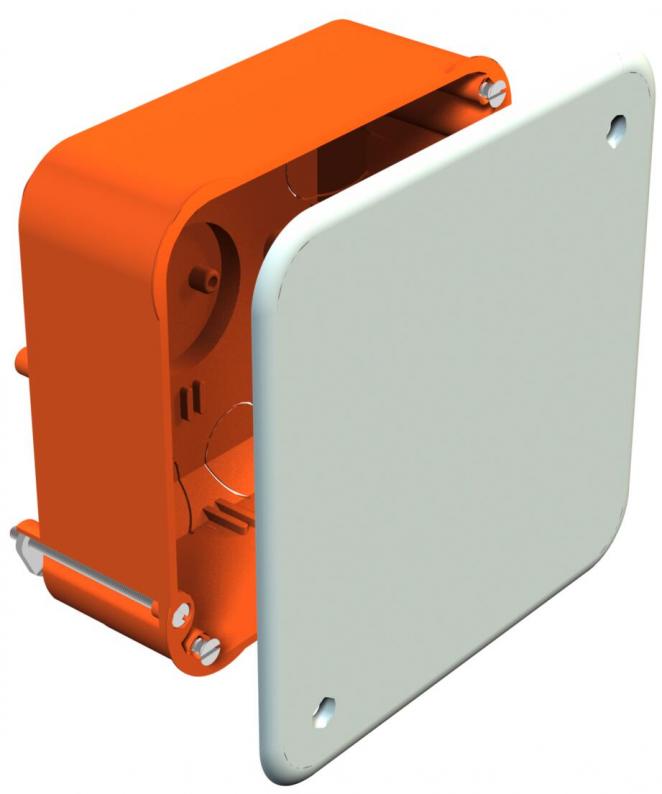

Cavity wall connection box
Type HV 100 KD
|Item no. 2003449
|EAN 4012195033011
Item no. / Type
2003449 / HV 100 KD
Height
50 mm
Giriş sayısı
20
for pipe diameter
20 mm
Smallest selling unit: 25 piece
25piece
piece
Description
Tesisat boşluklu duvar için bağlantı kutusu, adet , NYM kabloları, data kabloları ve borular Ø 20 mm için kırılıp açılabilir delikler, kapak ve kapak vidaları ile (beyaz),(VDE 0471/DIN 695 Bölüm 2-1'e uygun olarak aleve karşı dayanıklı, Test sıcaklığı 750 °C) , 7-35 mm plaka kalınlığı için. Sıra klemensler için standart rayların (C profil taşıma rayı ve taşıma rayı) montajı için uygundur, Koruma sınıfı .
According to IEC 60670-1, IEC 60670-22 and DIN 49073-1.
According to IEC 60670-1, IEC 60670-22 and DIN 49073-1.
Technical data
Dimensions
| Length | 105 mm |
|---|---|
| Width | 105 mm |
| Height | 50 mm |
Technical data
| Giriş şekli | NYM kabloları, data kabloları ve borular Ø 20 mm için kırılıp açılabilir delikler |
|---|---|
| Darbeye dayanıklı | hayır |
| Floor height, min. | 50 mm |
| Uygun olduğu plaka kalınlığı min. | 7 mm |
| Uygun olduğu plaka kalınlığı maks | 35 mm |
| Halojen İçermez | evet |
| Giriş sayısı | 20 |
| Arkadan giriş | evet |
| Koruma sınıfı | IP30 |
| Sealable | hayır |
| Maintain electrical functions | Yok |
| Type of housing penetration | Pre-marking |
| Ekranlamalı | hayır |
| for pipe diameter | 20 mm |
| With bolts | evet |
| Airtight | hayır |
| With nail strap | hayır |
| Support | Yok |
| Max. Conductor cross-section | 4 mm² |
| Anma kesiti min. | 2,5 mm² |
| Anma kesiti maks. | 4 mm² |
| Shape | Square |
| Equipment | Yok |
| Cover | Not transparent |
| Cover fastening | Screwed |
| Aleve dayanıklı | Acc. to VDE 0471/DIN 695 Part 2-1, test temperature 850°C |
| Boyut | 105x105x50 |
| Material | Polypropylene |
| Colour | Orange |
| Rated voltage | 400 V |
Environmental Data
| Packaging made completely from recycled cardboard. | evet |
|---|---|
| Packaging without plastic | evet |
| CO2 ayak izi (GWP) beşikten kapıya | 0,0122 kg CO2e / 1 Adet |
|---|
