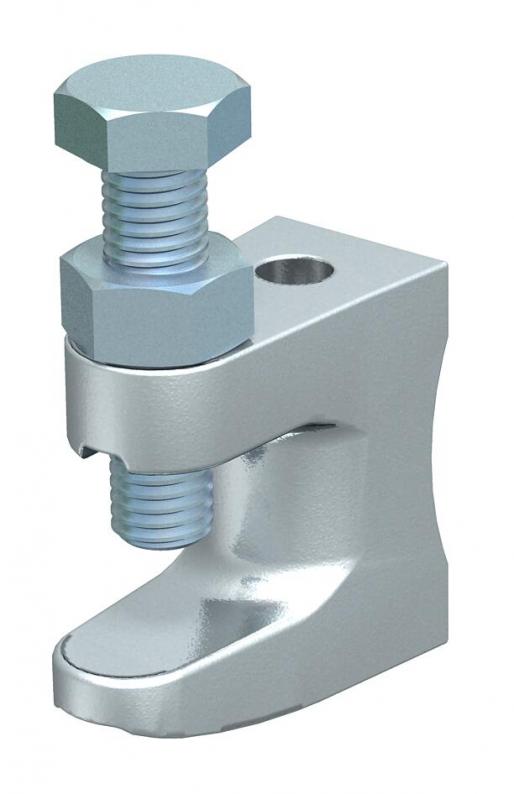

Screw-in beam clamp, with gland hole

Screw-in beam clamp, with gland hole

Type FL 1 TG
|
Item no. 1488015
|
EAN 4012195150855
Show all variants
Item no. / Type
Length
Width
Height
Tespit deliği
Vida dişi
Kırılma yükü
Flanş kalınlığı min.
Flanş kalınlığı maks.

Smallest selling unit: 50 piece

piece

Description

Taşıyıcı tespitleme elemanları, çelik iskelet yapı tarzında çelik taşıyıcıların altında konstrüksiyon yapılmasını sağlayan yapı elemanlarıdır. Taşyıcı tespitleme elemanları için iki seçenek vardır: Biri flanşa çakılabilir, diğer ise flanşa vidalanabilir özelliğindedir. Çakma seçeneğindeki elemanlar, metali kavrayarak sabitlenmektedir. Buna karşın vidalama seçeneğinde vida, taşıyıcı tespitleme elemanındaki flanşı sıkıştırmaktadır.
  • Communautés Européennes, AB Yönetmelikleri uyarınca AB Uygunluk Beyanı
  • UKCA declaration of conformity

Technical data

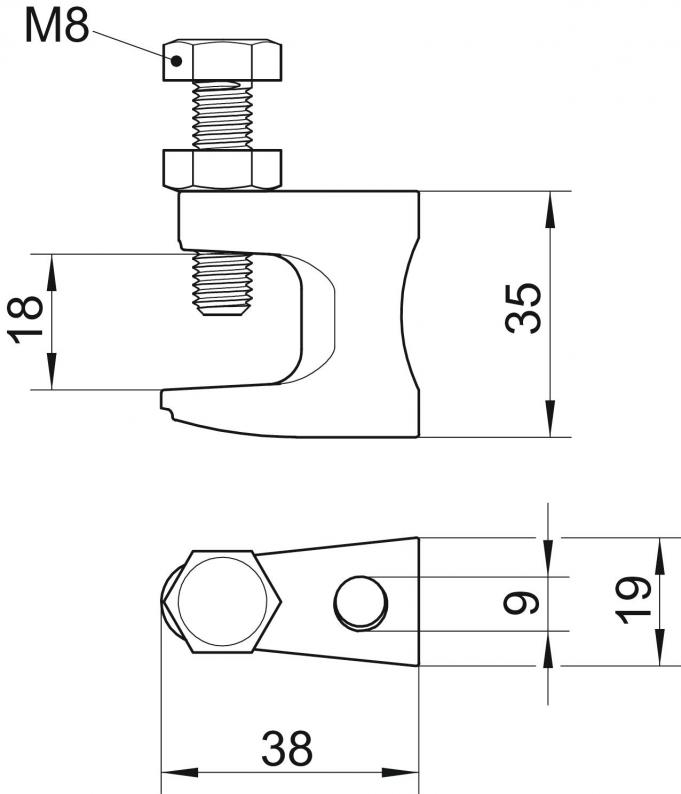

Dimensions

Length38 mm
Width19 mm
Height35 mm
Dimension L38 mm
Dimension B19 mm
Dimension H35 mm
Dimension F18 mm
Ölçü G (mm)M8
Dimension D9 mm

Technical data

Tespit deliği9 mm
Thread metric8
Vida dişiM8
Hingedhayır
Hinge, adjustablehayır
Kırılma yükü1,2 kN
Max. Tightening torque8 Nm
Fastening typeBolts
Connection type/componentHole
Flanş kalınlığı min.0 mm
Flanş kalınlığı maks.18 mm
Boyut0-17mm
MaterialCast iron

Downloads

0 selected

Data sheet (1)
Declarations (5)
Product images (2)
3D data downloads (1)
Tender specifications (1)

Variants

Length
Width
Height
Tespit deliği
Vida dişi
Kırılma yükü
Flanş kalınlığı maks.
FL 1 TG
Item no.
1488015
Length
38
Width
19
Height
35
Tespit deliği
9
Vida dişi
M8
Kırılma yükü
1,2
Flanş kalınlığı min.
0
Flanş kalınlığı maks.
18
FL 2 TG
Item no.
1488023
Length
44
Width
21
Height
42
Tespit deliği
11
Vida dişi
M10
Kırılma yükü
2,5
Flanş kalınlığı min.
0
Flanş kalınlığı maks.
20
FL 3 TG
Item no.
1488031
Length
58
Width
23,5
Height
54
Tespit deliği
13
Vida dişi
M10
Kırılma yükü
3,5
Flanş kalınlığı min.
0
Flanş kalınlığı maks.
26
