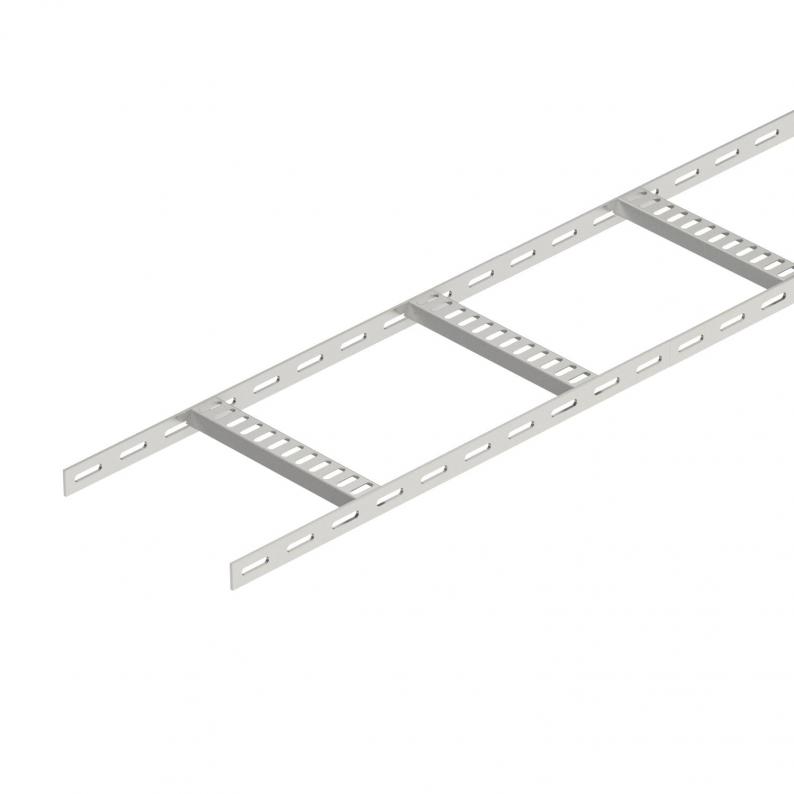

Cable ladder with trapezoidal rungs, light duty A2
Type SL 42 250 A2
|Item no. 7097088
|EAN 4012195706984
Item no. / Type
7097088 / SL 42 250 A2
Length
2000 mm
Width
250 mm
Maintain electrical functions
no
Yan parça kalınlığı
3 mm
This item is a discontinued product!
Smallest selling unit: 2 m
2m
m
Description
Shipbuilding cable ladder with perforated side rail of side height 25 mm with welded, perforated trapezoidal rungs which open in a downwards direction. Load tested according to IEC in conjunction with connector, type SLV.
The shipbuilding cable ladder is also available in unpainted steel on request.
Technical data

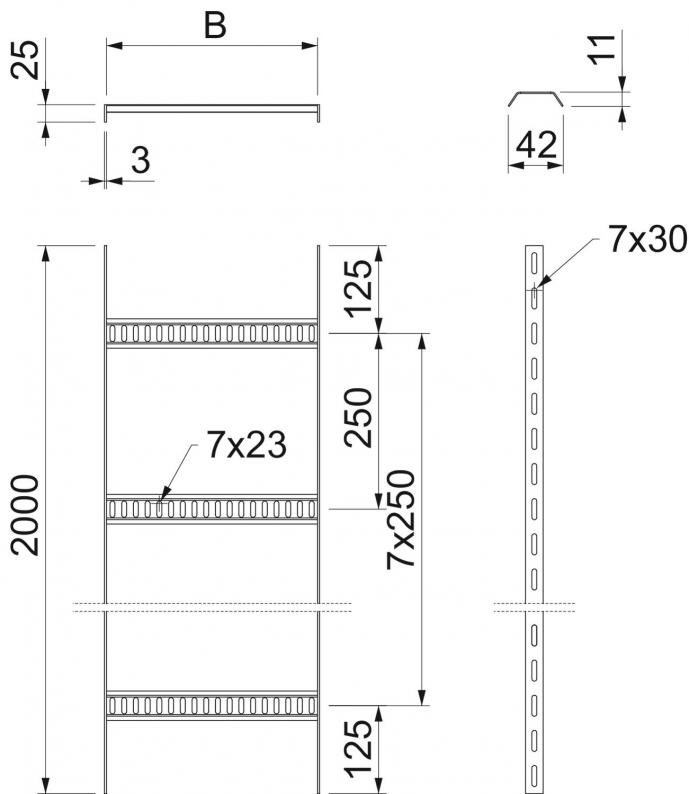

Dimensions
| Length | 2000 mm |
|---|---|
| Width | 250 mm |
| Height | 25 mm |
| Dimension B | 256 mm |
Technical data
| Maintain electrical functions | no |
|---|---|
| Yan delik | yes |
| Wide-span version | no |
| Paslanmaz çelik, mordanlı | yes |
| Çerçeve mesafesi | 250 mm |
| Version of the rungs | Profile perforated |
| Side rail version | Flat profile |
| Fastening of rung | Welded |
| Ölçü | 25 X 250 |
| Yan parça kalınlığı | 3 mm |
| Boyut | 25x256x2000 |
| Surface | Bright, treated |
| Material | Stainless steel 1.4301 |
| Colour | stainless steel |
Loads
| Destek aralığı 1,0m | 1,45 kN/m |
|---|---|
| Destek aralığı 1,5m | 0,65 kN/m |
| Destek aralığı 2,0m | 0,25 kN/m |
Permitted cable tray/ladder load in kN/m without man load
Destekler arası mesafe, m
Müsaade edilen kN/m'de yan taşıyıcı profilde oluşan eğilme miktarı mm olarak
mm olarak kablo kanalı/merdiveni genişliği ile yük eğrisi
Destek aralığına bağlı olarak yan taşıyıcı profilin eğilme miktarı eğrisi
Test yönteminde yük şeması
Environmental Data
| CO2 ayak izi (GWP) beşikten kapıya | 8,1225 kg CO₂e / 1 Meter |
|---|
