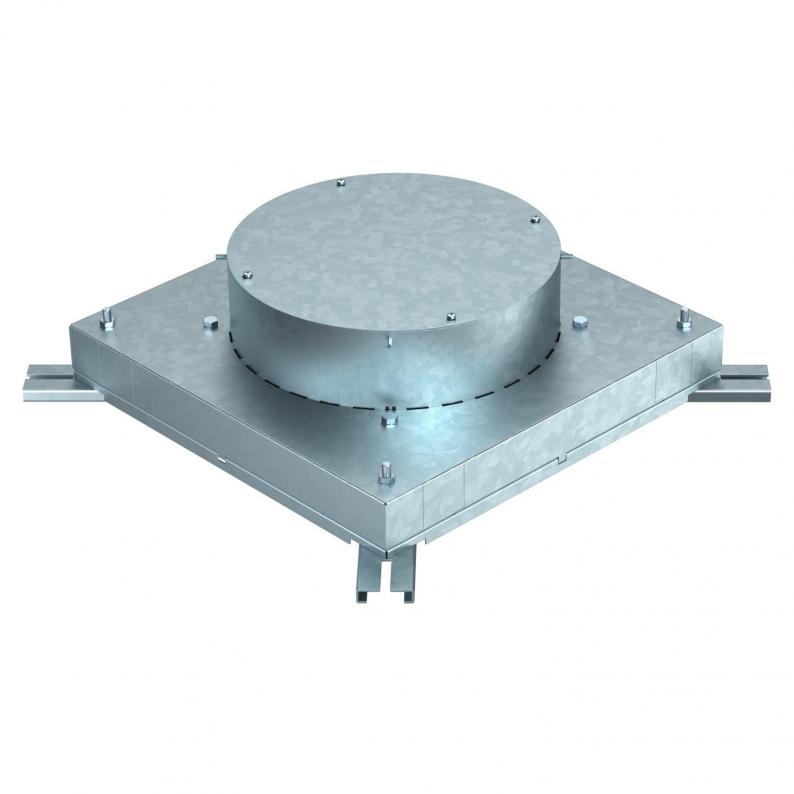

In-concrete box for installation units of nominal size R9
Type IBD 35038 R9
|Item no. 7399856
|EAN 4012196331772
Item no. / Type
7399856 / IBD 35038 R9
Height
135 mm
Nominal size for device installation units
R9
Kanal yüksekliği min.
38 mm
Smallest selling unit: 1 piece
1piece
piece
Description
In-concrete box for duct height 38 mm, prepared for duct widths 250 and 350 mm.
With four adjustable placements for height-adjustment units.
The integrated lined body can be adjusted to a maximum of 65 mm for compensating screed work.
With four adjustable placements for height-adjustment units.
The integrated lined body can be adjusted to a maximum of 65 mm for compensating screed work.
Technical data
Dimensions
| Height | 135 mm |
|---|---|
| Dimension h | 135 mm |
Technical data
| Zemin kaplayıcı döşeme altı kablo kanalı için uygundur | yes |
|---|---|
| Zemin ile aynı seviyedeki kapalı döşeme altı kablo kanalı için uygundur | no |
| Kanal genişliği min. | 250 mm |
| Kanal genişliği maks. | 350 mm |
| Sıva üstü kasa için montaj deliği | no |
| Monte edilebilir cihaz sayısı | 12 |
| Conta montaj seçeneği | no |
| Üst parçayı alt parçadan ayrı tutma seçenekleri | no |
| Taban sacı | yes |
| Suitable for underfloor ducts | yes |
| Montaj ünitesi için montaj deliği | Round |
| Boru bağlantısı için | no |
| Nominal size for device installation units | R9 |
| Kanal yüksekliği min. | 38 mm |
| Boyut | 440x400x135 |
| Surface | Strip galvanized |
| Material | Steel |
Environmental Data
| Packaging made completely from recycled cardboard. | yes |
|---|---|
| Packaging without plastic | yes |
| CO2 ayak izi (GWP) beşikten kapıya | 32,9318 kg CO2e / 1 Piece |
|---|
